HowIT Nesting: dokumentace

Nainstaluješ doplněk Nesting do SOLIDWORKSu a zapneš ho, aby se panel Nesting objevil v podokně úloh.

Co potřebuješ

• Windows 10 nebo 11, 64bitové.
• SOLIDWORKS 2023 nebo novější.
• Práva správce počítače. Instalátor se na ně zeptá sám.

Postup

1. Zavři SOLIDWORKS. Když poběží, instalátor tě na to upozorní, ale instalaci nezastaví.
2. Spusť instalátor Nesting-<verze>-Setup.exe a potvrď dotaz Windows na oprávnění správce.
3. Projdi průvodce. Složku nevybíráš, doplněk se instaluje vždy do C:\Program Files\Nesting.
4. Spusť SOLIDWORKS a otevři Nástroje → Doplňky.
5. U položky Nesting zaškrtni políčko vlevo (zapne doplněk hned) i vpravo (zapne ho při každém spuštění SOLIDWORKSu) a potvrď OK.
6. V podokně úloh vpravo se objeví ikona Nesting. Pokračuj tématem První spuštění.

Tichá instalace

Správce může instalovat bez oken parametrem /VERYSILENT. Jinou složku přes /DIR= instalátor odmítne.

Když to nejde

Podívej se do Řešení problémů.

Načteš díly z aktivní sestavy a filtry vybereš ty, které se mají rozložit na jeden pás.

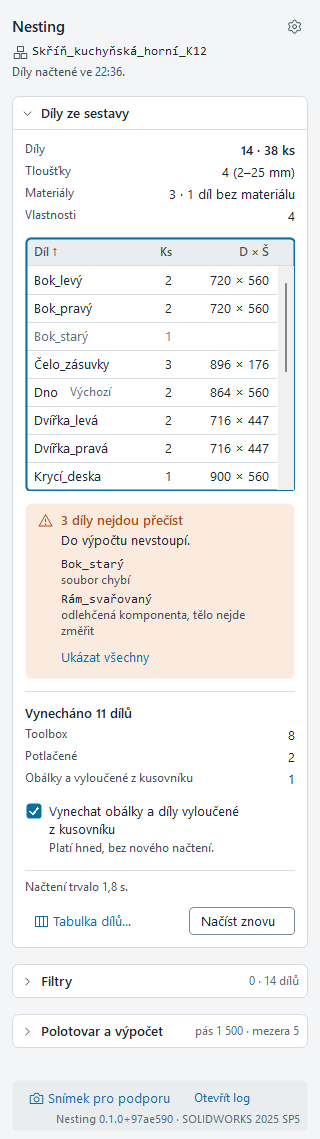

Načtení dílů

1. Otevři sestavu a nech ji aktivní.
2. V sekci Díly ze sestavy klikni na Načíst díly. Nesting projde sestavu i podsestavy a přečte kusy, rozměry obálky, materiál a uživatelské vlastnosti. Soubory dílů neotevírá.
3. Průběh ukazuje Čtu díl … z …. Tlačítkem Zastavit načítání ukončíš, už načtené díly zůstanou.

Rozměry se berou z obálky těla: tloušťka je nejmenší rozměr, D × Š jsou zbylé dva.

Co se vynechá

• díly z Toolboxu,
• potlačené komponenty,
• obálky a díly vyloučené z kusovníku, když je zaškrtnuté Vynechat obálky a díly vyloučené z kusovníku (výchozí). Volba platí hned, bez nového načtení.

Díl, který nejde přečíst (soubor chybí, odlehčená komponenta, díl bez objemového těla), do výpočtu nevstoupí. Panel ho ukáže ve varování.

Když sestavu po načtení změníš, panel ukáže Sestava se od načtení změnila s tlačítkem Načíst znovu.

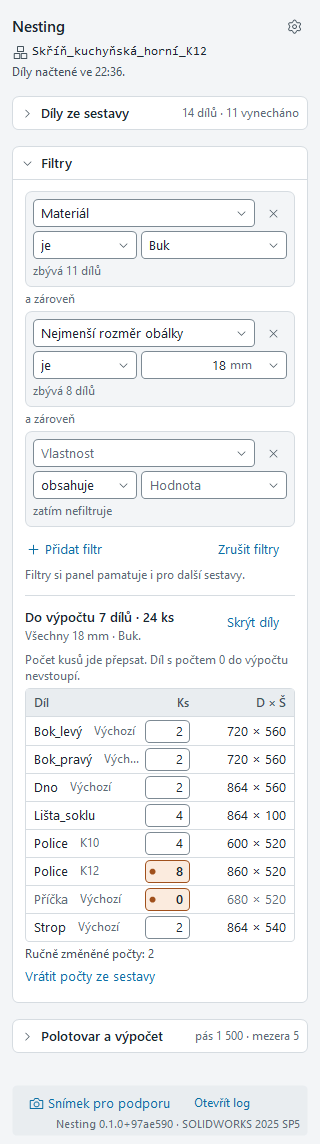

Filtry

1. Rozbal sekci Filtry a klikni na Přidat filtr.
2. Vyber Vlastnost (třeba Materiál, Nejmenší rozměr obálky, Název dílu, Konfigurace nebo uživatelskou vlastnost), Podmínku (je, není, obsahuje, alespoň…) a Hodnotu.
3. Pod každým filtrem vidíš, kolik dílů zbývá. Filtry platí a zároveň.
4. Pod filtry je souhrn Do výpočtu … dílů · … ks. Klikni na Ukázat díly a zkontroluj seznam.

Filtry si panel pamatuje i pro další sestavy. Všechny odebereš tlačítkem Zrušit filtry.

Počty kusů

V seznamu Díly do výpočtu jde počet kusů přepsat (celé číslo 0 až 9 999). Díl s počtem 0 do výpočtu nevstoupí. Ruční změny vrátíš tlačítkem Vrátit počty ze sestavy.

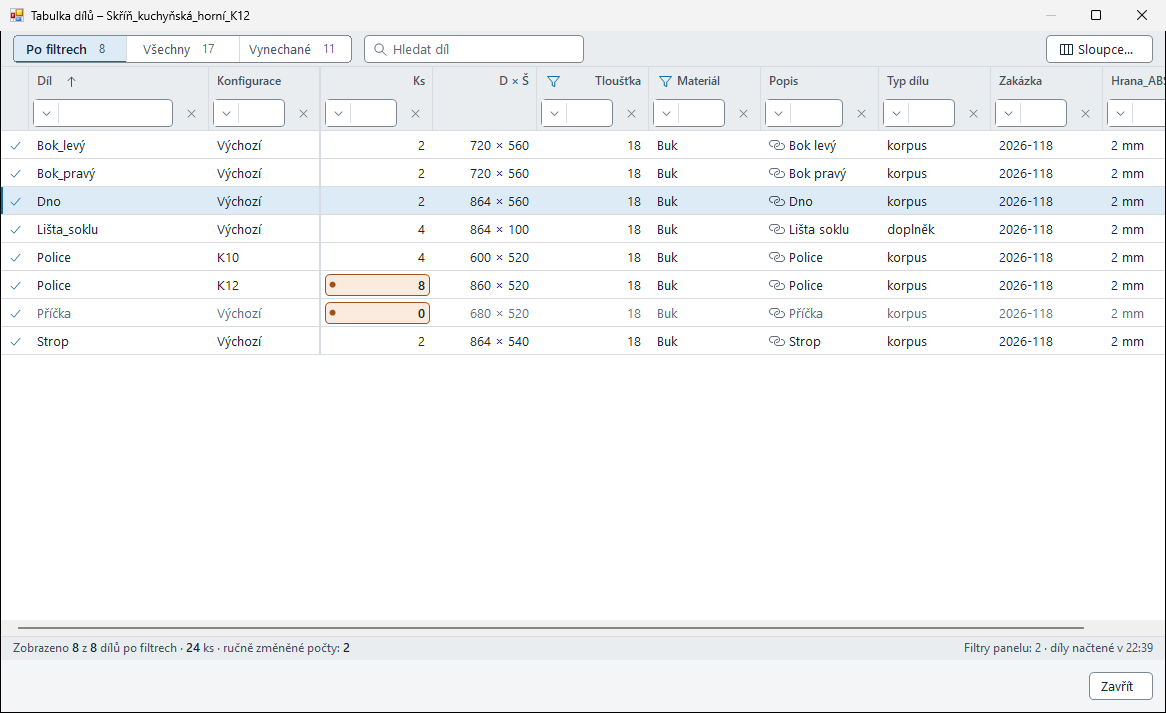

Tabulka dílů

Pro větší sestavy klikni na Tabulka dílů…. Otevře se samostatné okno se všemi vlastnostmi v sloupcích.

• Pohledy Po filtrech, Všechny a Vynechané.
• Hledat díl (Ctrl+F), Sloupce… pro výběr vlastností.
• Filtry ve sloupcích (Ctrl+Shift+F) jen zúží zobrazení a výpočet nemění. Do panelu je převedeš tlačítkem Přidat do filtrů panelu.
• Okno zavřeš tlačítkem Zavřít nebo Esc.

Když to nejde

Podívej se do Řešení problémů.

Najdeš tu nejčastější potíže a co s nimi. Když nepomůže nic, pošli podpoře snímek (Snímek pro podporu).

Panel Nesting v SOLIDWORKSu není

1. Otevři Nástroje → Doplňky a zkontroluj, že je Nesting zaškrtnutý vlevo i vpravo.
2. Když v seznamu chybí, nainstaluj doplněk znovu (Instalace).

Načíst díly nejde

• Aktivní dokument není sestava. Přepni se do sestavy, nebo ji otevři.
• V sestavě nejsou žádné díly k rozložení. Všechny díly jsou z Toolboxu, potlačené nebo vynechané jako obálky.
• … dílů nejde přečíst: soubor dílu chybí, komponenta je odlehčená, nebo díl nemá objemové tělo. Vyřeš komponentu v SOLIDWORKSu a klikni na Načíst znovu.

Filtrům neodpovídá žádný díl

Uvolni nebo odeber některý filtr. Filtr označený Tuhle vlastnost nemá žádný načtený díl. Filtr je z minula. zbyl z jiné sestavy, odeber ho.

Výpočet

• Spočítat půjde, až filtrům bude odpovídat aspoň jeden díl. Uprav filtry.
• Nejužší možný pás je … mm Zvětši Šířku pásu, nebo vyřaď příliš široký díl.
• Výsledek neodpovídá nastavení: od výpočtu se něco změnilo. Spočítej nesting znovu.

Sestava a výkres

• Sestava a výkres chtějí licenci. Přihlas se (Licence a účet).
• Zdrojová sestava je zavřená. Otevři ji znovu, nebo začni od začátku: Nastavení → Začít znovu.
• Sestavu nejde vytvořit nebo Výkres nejde vytvořit: zkontroluj, že soubor se stejným názvem není otevřený, že do složky smíš zapisovat a že SOLIDWORKS má nastavené výchozí šablony. Víc v Uložit jako a PDM.

Mapa DXF se neuloží

Soubor nejde zapsat. Zkontroluj, že soubor není otevřený v jiném programu a že do složky smíš zapisovat.

Panel se chová divně

Nastavení → Začít znovu vrátí panel do výchozího stavu. Zapomene načtené díly a výsledek. Vytvořená sestava a výkres zůstanou, stejně jako filtry a nastavení pásu.

Log

Podrobnosti o chybách zapisuje Nesting do logu. Otevřeš ho odkazem Otevřít log v patičce panelu nebo v chybovém pruhu. Logy leží ve složce %LOCALAPPDATA%\Nesting\logs.

Když to nejde

Ulož snímek pro podporu a pošli ho podpoře s popisem, co jsi dělal.

Nesting z otevřené sestavy načte díly, rozloží vybrané díly na pás co nejkratší délky a z výsledku vytvoří sestavu a výkres.

Postup

1. V SOLIDWORKSu otevři sestavu s deskami a nech ji aktivní.
2. V podokně úloh klikni na ikonu Nesting. Panel ukáže název sestavy a stav Díly zatím nejsou načtené.
3. V sekci Díly ze sestavy klikni na Načíst díly. Víc v tématu Výběr dílů ze sestavy.
4. V sekci Filtry vyber díly, které chceš rozložit, třeba jeden materiál a jednu tloušťku.
5. V sekci Polotovar a výpočet nastav Šířku pásu a Mezeru a klikni na Spočítat nesting. Víc v tématu Polotovar a předvolby výpočtu.
6. Prohlédni si Výsledek a klikni na Vytvořit sestavu…. Víc v tématu Sestava a výkres z výsledku.

Panel v kostce

• Hlavička: název doplňku, aktivní sestava a stav načtení. Ozubené kolo Nastavení nabízí Vzhled, Licence a účet…, Zapomenout nejlepší řešení, Začít znovu a Otevřít log.
• Sekce: Díly ze sestavy, Filtry, Polotovar a výpočet a po výpočtu Výsledek. Sbalená sekce ukazuje souhrn v řádku nadpisu.
• Patička: Snímek pro podporu, Otevřít log a verze doplňku a SOLIDWORKSu.

Načítání, výpočet a export mapy fungují bez licence. Sestava a výkres licenci chtějí, viz Licence a účet.

Když to nejde

Podívej se do Řešení problémů.

Nastavíš pás, mezeru mezi díly a jak dlouho má výpočet hledat lepší rozložení.

Polotovar

1. Rozbal sekci Polotovar a výpočet.
2. Polotovar je Pás. Volba Tabule zatím není dostupná, tabule pevného formátu přijdou v další verzi.
3. Zadej Šířku pásu v mm (výchozí 1 500). Díly se skládají napříč šířkou a pás roste do délky.
4. Zadej Mezeru v mm (výchozí 5). Je to vzdálenost mezi díly a od okraje pásu.
5. Povolit otočení o 90° je zapnuté. Vypni ho u materiálu s kresbou, kde záleží na směru vláken.

Když je pás užší, než nejkratší strana některého dílu se dvěma mezerami, panel napíše, jaký nejužší pás je možný.

Optimalizace

Výpočet zkouší různá pořadí dílů a hledá nejkratší pás. Předvolba určuje, jak důkladně hledá.

Spuštění

Klikni na Spočítat nesting. Tlačítko je dostupné, až filtrům odpovídá aspoň jeden díl. Co se děje dál, popisuje Průběh výpočtu a výsledek.

Když to nejde

Podívej se do Řešení problémů.

Uložíš jeden soubor se stavem panelu, obrázkem okna a logem, aby podpora viděla přesně to, co ty.

Postup

1. Nech panel Nesting ve stavu, kdy se problém ukazuje.
2. Klikni do panelu a stiskni F12, nebo klikni v patičce na Snímek pro podporu.
3. V patičce se objeví Snímek pro podporu uložený: … a odkaz Otevřít složku.
4. Klikni na Otevřít složku a soubor .zip pošli podpoře, třeba e-mailem.

F12 funguje, jen když je fokus v panelu Nesting, v jeho nabídce nebo v okně Tabulka dílů. V grafické ploše SOLIDWORKSu ne.

Co snímek obsahuje

• obrázek okna,
• stav panelu (načtené díly, filtry, nastavení výpočtu, výsledek),
• log doplňku.

Nesting snímek nikam neposílá, zůstává ve složce %LOCALAPPDATA%\Nesting\logs. Starší snímky se po 30 dnech nebo nad 20 souborů mažou samy.

Když to nejde

Když se snímek neuloží, panel napíše, do které složky to zkoušel. Otevři log tlačítkem Otevřít log a podívej se do Řešení problémů.

Přihlásíš se účtem s licencí, abys mohl z výsledku vytvořit sestavu a výkres.

Co licenci chce

Přihlášení

1. Když licence chybí, v hlavičce panelu je pruh Přihlas se, abys mohl vytvořit sestavu a výkres. Klikni v něm na Přihlásit se…. Stejně to jde přes ozubené kolo Nastavení → Licence a účet….

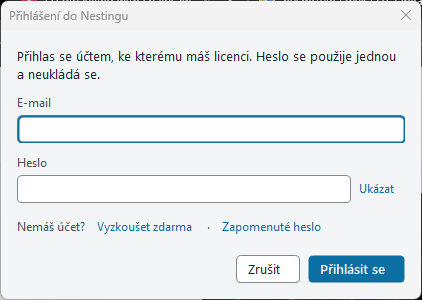

2. V okně Přihlášení do Nestingu vyplň E-mail a Heslo a klikni na Přihlásit se. Heslo se použije jednou a neukládá se.
3. Pruh zmizí. Stav licence uvidíš v Nastavení → Licence a účet….

Nemáš účet? V okně přihlášení klikni na Vyzkoušet zdarma. Otevře se web v prohlížeči.

Okno Licence a účet

Ukazuje Stav, Účet, obsazená místa (Seaty) a Poslední ověření. Odtud se odhlásíš (Odhlásit se), přihlásíš jiný účet (Přihlásit jiný účet…) nebo otevřeš správu předplatného (Spravovat na webu).

Licence se ověřuje, až když otevřeš panel nebo načteš díly, ne při startu SOLIDWORKSu. Bez připojení pracuješ nějakou dobu dál, stav pak ukazuje Bez spojení, pracuješ dál.

Když to nejde

• Seaty obsazené: licenci právě používají všechna místa. Zavři SOLIDWORKS s Nestingem na jiném počítači, nebo se podívej do Spravovat na webu.
• Licenci nejde ověřit: zkontroluj připojení k internetu a v pruhu klikni na Zkusit znovu.

Další rady jsou v Řešení problémů.

Sleduješ, jak výpočet zkracuje pás, porovnáš pokusy a výsledek uložíš jako mapu DXF.

Průběh

1. Po Spočítat nesting ukazuje panel Počítám… % a počet zkoušených rozložení.
2. Pod tím je Zatím nejkratší pás a graf vývoje využití.
3. Tlačítkem Zastavit výpočet ukončíš. Panel ponechá zatím nejlepší nalezené rozložení.

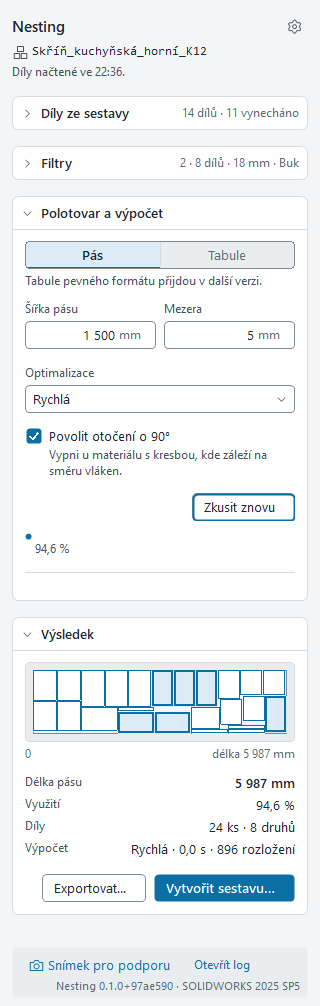

Výsledek

• Náhled rozložení. Po najetí myší na díl uvidíš jeho název, konfiguraci a rozměr.
• Délka pásu, Využití (podíl plochy dílů na ploše pásu), Díly (kusy a druhy) a Výpočet (předvolba, čas a počet rozložení).
• Pokusy: od druhého pokusu panel ukáže, kolik jich bylo a který je nejlepší.

Další pokus

Výpočet je náhodný, každý pokus může dát jiné rozložení. Klikni na Zkusit znovu:

• Pokus … našel lepší řešení: výsledek se nahradí kratším pásem.
• Pokus … lepší řešení nenašel: platí dál nejlepší pokus.

Nejlepší řešení si panel pamatuje, dokud nezměníš díly ani nastavení pásu. Když chceš začít úplně od nuly, použij Nastavení → Zapomenout nejlepší řešení.

Výsledek neplatí

Když po výpočtu změníš šířku pásu, mezeru, otočení, díly nebo počty kusů, panel ukáže Výsledek neodpovídá nastavení. Spočítej nesting znovu.

Díly, které se nevešly

Když se díl i s mezerami na pás nevejde, panel ukáže … dílů se nevešlo a tlačítko Ukázat v seznamu.

Mapa DXF

1. Klikni na Exportovat….
2. V okně Uložit mapu rozložení jako potvrď název. Výchozí je ve složce sestavy a obsahuje sestavu, tloušťku a materiál.
3. Mapa obsahuje obrys pásu, obdélníky dílů s čísly pozic a tabulku pozic (díl, rozměr, tloušťka, materiál, kusy) se souhrnem.
4. Po uložení klikni na Otevřít složku, když chceš soubor najít.

Export licenci nepotřebuje. Pokračovat můžeš tématem Sestava a výkres z výsledku.

Když to nejde

Podívej se do Řešení problémů.

Odebereš doplněk Nesting z počítače i ze SOLIDWORKSu.

Postup

1. Zavři SOLIDWORKS.
2. Otevři Nastavení Windows → Aplikace → Nainstalované aplikace.
3. U položky Nesting klikni na … a vyber Odinstalovat. Potvrď dotaz na oprávnění správce.
4. Po odinstalaci zmizí Nesting ze seznamu Nástroje → Doplňky i z podokna úloh.

Co na počítači zůstane

• logy a snímky pro podporu ve složce %LOCALAPPDATA%\Nesting\logs,
• tvoje nastavení panelu (filtry, šířka pásu, vzhled).

Když Nesting nainstaluješ znovu, nastavení se použije. Logy můžeš smazat ručně.

Když to nejde

Podívej se do Řešení problémů.

Z výsledku vytvoříš sestavu s rozloženými díly, zkontroluješ ji a po schválení z ní uděláš výkres.

Obojí potřebuje licenci (Licence a účet) a otevřenou zdrojovou sestavu, protože díly se vkládají z ní.

Sestava

1. V sekci Výsledek klikni na Vytvořit sestavu….
2. V okně Uložit sestavu jako vyber složku a název. Výchozí je Sestava nesting- a název zdrojové sestavy ve stejné složce. Proč se ukládá hned, vysvětluje Uložit jako a PDM.
3. Nesting založí sestavu z výchozí šablony sestavy (SOLIDWORKS Možnosti systému → Výchozí šablony), uloží ji a vloží díly s konfiguracemi podle rozložení. Průběh ukazuje Vkládám … dílů do sestavy….
4. Díly jsou zafixované. Panel ukáže Sestava je vytvořená a tlačítko Přepnout na sestavu.

Výkres

1. Zkontroluj rozložení v sestavě. Když sedí, klikni na Schválit a vytvořit výkres….
2. V okně Uložit výkres jako potvrď název. Výchozí je podle sestavy ve stejné složce.
3. Nesting založí výkres z výchozí šablony výkresu, formát A3, s jedním pohledem zepředu na sestavu.
4. Měřítko vybere tak, aby pohled list co nejlépe vyplnil (1 : 1, 1 : 2, 1 : 5, 1 : 10…). Panel ho ukáže ve zprávě Výkres je vytvořený.
5. Tlačítkem Přepnout na výkres se k němu vrátíš.

Výkres zatím neobsahuje kóty ani tabulku pozic. Tabulku pozic má mapa DXF (Průběh výpočtu a výsledek).

Když to nejde

• Otevři znovu sestavu …, díly se vkládají z ní: zdrojová sestava je zavřená. Otevři ji, nebo použij Začít znovu.
• Spočítej nesting znovu, nastavení se od výpočtu změnilo: výsledek neodpovídá nastavení.
• Sestavu nejde vytvořit: soubor se stejným názvem je otevřený v SOLIDWORKSu, nebo chybí výchozí šablona. Podrobnosti jsou v logu.

Další rady jsou v Řešení problémů.

Nesting se tě před zápisem zeptá, kam sestavu a výkres uložit, aby nové soubory vznikly rovnou na správném místě a pod správným názvem.

Proč nejdřív Uložit jako

Sestava i výkres se uloží na zvolenou cestu hned po založení a teprve potom do nich Nesting zapisuje díly a pohled. Díky tomu:

• v úschovně PDM vznikne soubor rovnou ve složce, kterou jsi vybral, ne v dočasné složce,
• nevznikne neuložený dokument s náhodným názvem, který by šel omylem zavřít bez uložení,
• název odpovídá zdrojové sestavě, takže soubory k sobě snadno najdeš.

Postup

1. Po Vytvořit sestavu… nebo Schválit a vytvořit výkres… se otevře okno Uložit sestavu jako nebo Uložit výkres jako.
2. Vyber složku. V PDM vyber složku uvnitř úschovny, do které smíš zapisovat.
3. Potvrď nebo uprav název a klikni na Uložit.
4. Když soubor už existuje, Windows se zeptá, jestli ho přepsat.

Když okno zrušíš, nic se nevytvoří.

Do zdrojové sestavy ani do dílů Nesting nezapisuje.

Když to nejde

Podívej se do Řešení problémů.
